Progettare un sistema di drenaggio con Technodrain®: guida pratica
Un sistema di drenaggio efficiente è essenziale per garantire la sicurezza e la longevità delle infrastrutture. Con l’avvento del cambiamento climatico che porta a precipitazioni più intense e frequenti, disporre di una soluzione affidabile non è più un’opzione, ma una necessità. I canali di drenaggio Technodrain® offrono una gamma completa di soluzioni progettate per rispondere a queste sfide, garantendo al contempo prestazioni elevate e costi contenuti.
Sono tre le fasi fondamentali attraverso cui progettare, dimensionare e installare il sistema di drenaggio Technodrain®, garantendo in questo modo efficienza, resistenza e lunga durata.
Fase 1: Classe di carico richiesta per griglie Technodrain®
Il primo passo nella progettazione è determinare la classe di carico necessaria. Questo parametro dipende dal tipo di traffico e dalle sollecitazioni previste per la linea dei canali di drenaggio. Le classi di carico sono elencate dalla normativa europea EN 1433 e spaziano dalle applicazioni leggere a quelle pesanti:
a) Uso leggero/medio:

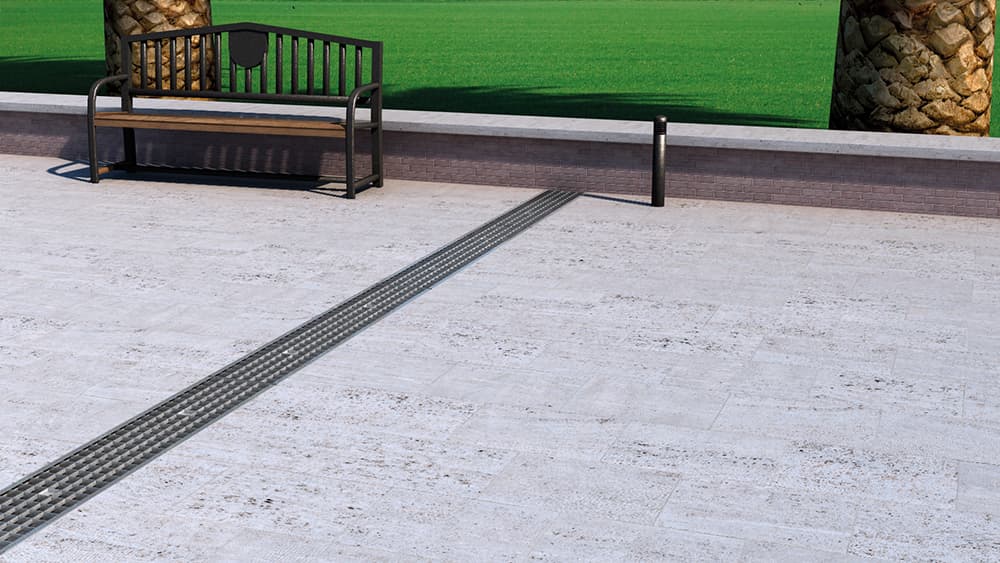

- A 15: aree pedonali e piste ciclabili
- B 125: marciapiedi e parcheggi residenziali
- C 250: parcheggi e drenaggio ai bordi delle strade
b) Uso pesante (necessita di un bordo di protezione in acciaio o ghisa):

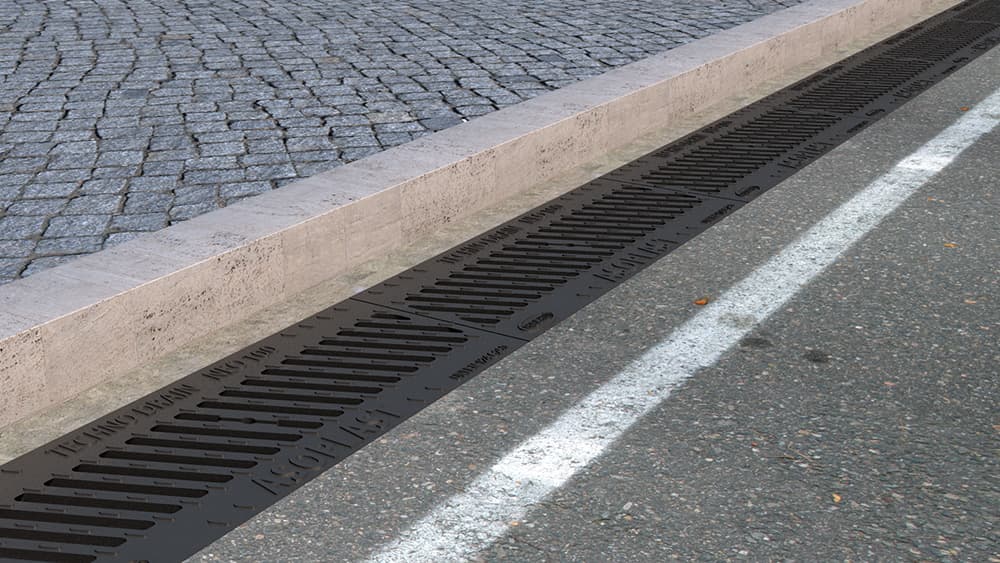

- D 400: carreggiate stradali e piazzali commerciali
- E 600: aree industriali e logistiche
- F 900: aree portuali, aeroportuali
La scelta corretta non solo assicura la durabilità del sistema, ma previene anche eventuali danni derivanti da carichi eccezionali o dinamici. Per questo motivo, Technodrain® dispone di una vasta gamma di griglie di drenaggio in vari materiali e design per tutte le classi di carico EN 1433.
Fase 2: Dimensionamento idraulico del sistema di drenaggio
Il dimensionamento idraulico è un altro aspetto cruciale nella progettazione di un sistema destinato alle acque meteoriche. Al tal proposito, è necessario valutare:
- Le caratteristiche pluviometriche della zona.
- La superficie e la pendenza dell’area da drenare.
- Il tipo di pavimentazione (es. asfalto o calcestruzzo).
- La presenza di acque di accesso da aree limitrofe e/o tetti.
Technodrain® consiglia di considerare un adeguato coefficiente di sicurezza per tenere conto delle precipitazioni intense e improvvise. Questo assicura un drenaggio efficiente e sicuro anche in condizioni meteorologiche estreme.

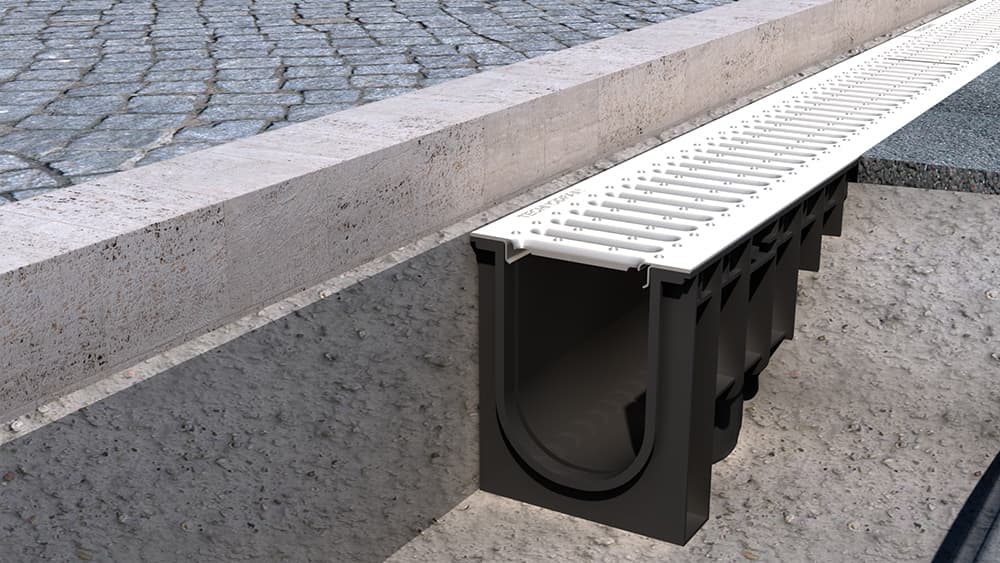

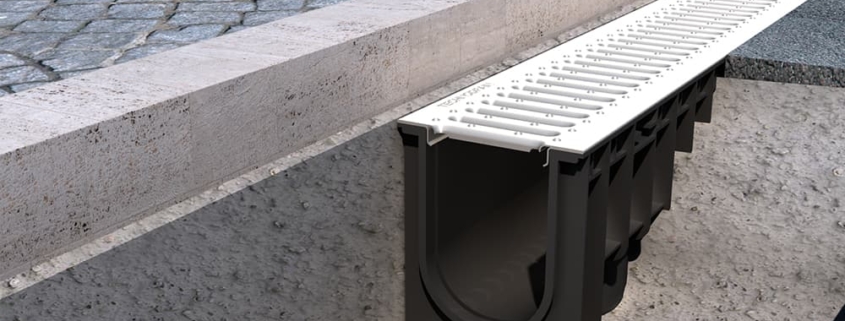

Fase 3: Posa in opera
L’installazione corretta di un canale di drenaggio è fondamentale per garantire prestazioni ottimali e lunga durata. I passaggi chiave includono:
1) La preparazione del terreno
- Assicurati che il piano di posa abbia una capacità portante adeguata, rinforzandolo se necessario.
2) La realizzazione del basamento
- Crea un piano di appoggio in calcestruzzo per portare il canale al livello di posa finale.
3) L’installazione del canale
- Posiziona i canali di drenaggio Technodrain® partendo dal punto di scarico.
- Sigilla le giunzioni per evitare perdite.
- Utilizza un calcestruzzo fluido per il rinfianco finale, riempiendo tutte le cavità per garantire la stabilità del sistema.
4) Rivestimento finale
- Assicurati che il calcestruzzo protegga adeguatamente le griglie.
- Il piano finito deve risultare leggermente al di sopra del livello di deflusso.
Una posa in opera accurata previene malfunzionamenti e garantisce la massima efficienza nel drenaggio delle acque piovane, prolungando la vita utile del sistema.
I vantaggi di Technodrain®
Optare per Technodrain® significa scegliere un sistema di drenaggio moderno e affidabile, che offre:
- Sostenibilità ambientale: materiali resistenti e di lunga durata riducono la necessità di sostituzioni.
- Riduzione dei costi: facilità di installazione e leggerezza dei materiali abbassano le spese operative.
- Prestazioni certificate: i prodotti Technodrain® sono testati secondo i più alti standard.
Scopri la videoguida
Per ulteriori dettagli sui sistemi di drenaggio Technodrain®, guarda il nostro video online nel nostro canale YouTube.
